Plant & Equipment

설계부터 제작·설치까지 직접 수행합니다

아스팔트·콘크리트 믹싱 플랜트, 크러싱·샌드 플랜트, 준설선까지 현장 조건에 맞춰 설계·제작·설치하는 중공업 설비 라인업입니다.

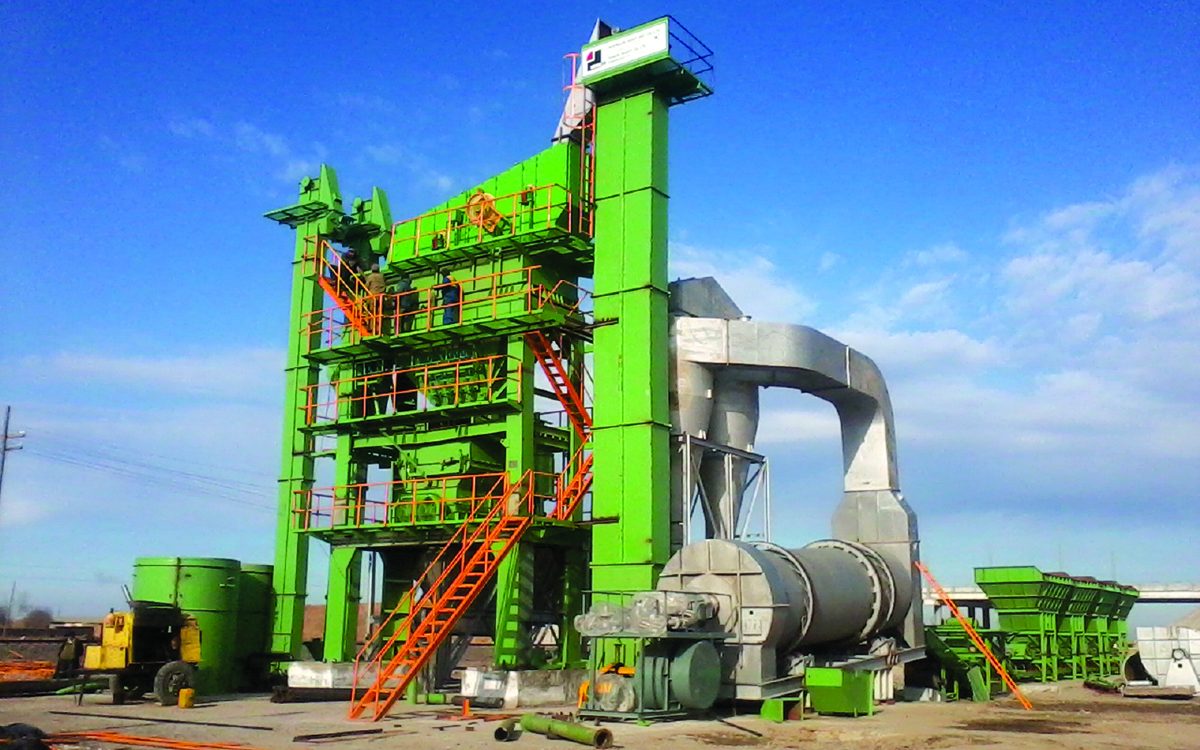

Asphalt Mixing Plant

아스팔트 믹싱 플랜트

고정식과 이동식 모두 공급합니다. 생산능력은 45TPH부터 240TPH까지이며, 이동 설치가 쉬운 구조입니다. 고객 요구에 맞춘 선택 사양을 다양하게 붙일 수 있습니다.

고정식 WAP-800 / 1000 / 1300 / 3000
이동식 WAP-500P ~ 2250P
반이동식 WAP-800SP / 1000SP / 1300SP

고정식 모델 주요 사양
항목	WAP-800	WAP-1000	WAP-1300	WAP-3000
생산능력	40~60 T/H	60~80 T/H	80~104 T/H	200~240 T/H
Cold bin	8.0 ㎥	12 ㎥	12 ㎥	15 ㎥
Dryer burner	840 L/H	1,120 L/H	1,400 L/H	1,680 L/H
Hot bin	10 ㎥	16 ㎥	24 ㎥	26 ㎥
Mixer	1,500 Kg/B	2,000 Kg/B	2,500 Kg/B	3,000 Kg/B
Bag filter	478.98 ㎥	684.2 ㎥	846.96 ㎥	957.43 ㎥
Exhaust fan	800 ㎥/min	1,100 ㎥/min	1,400 ㎥/min	1,590 ㎥/min
총 소요전력	357.1 KW	418.05 KW	505.3 KW	611.6 KW

아스팔트 탱크 30,000L, 열매체 히터 600,000kcal/Hr, 조작실(W2,400 × L5,200 × H2,800)이 기본 구성에 포함됩니다. 이동식(WAP-500P~2250P) 40~180 T/H, 반이동식(WAP-800SP~1300SP) 64~100 T/H 도 공급합니다.

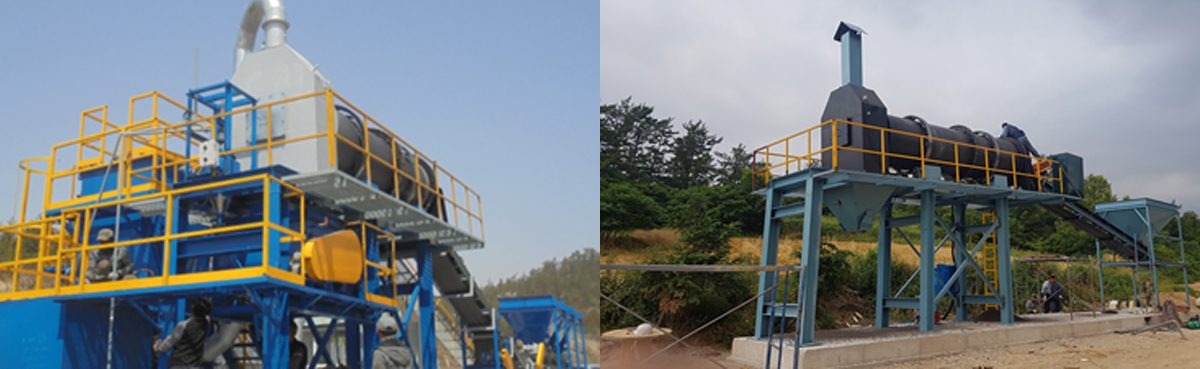

Recycling Asphalt Mixing Plant

순환골재 아스팔트 플랜트

폐아스콘을 재생하는 고정식 설비입니다. 백필터를 사용하며 흡착물 2종을 처리합니다.

모델별 사양
모델	생산능력	전력
WHRAP-20	20 T/H	20 KW
WHRAP-40	40 T/H	80 KW
WHRAP-60	60 T/H	150 KW

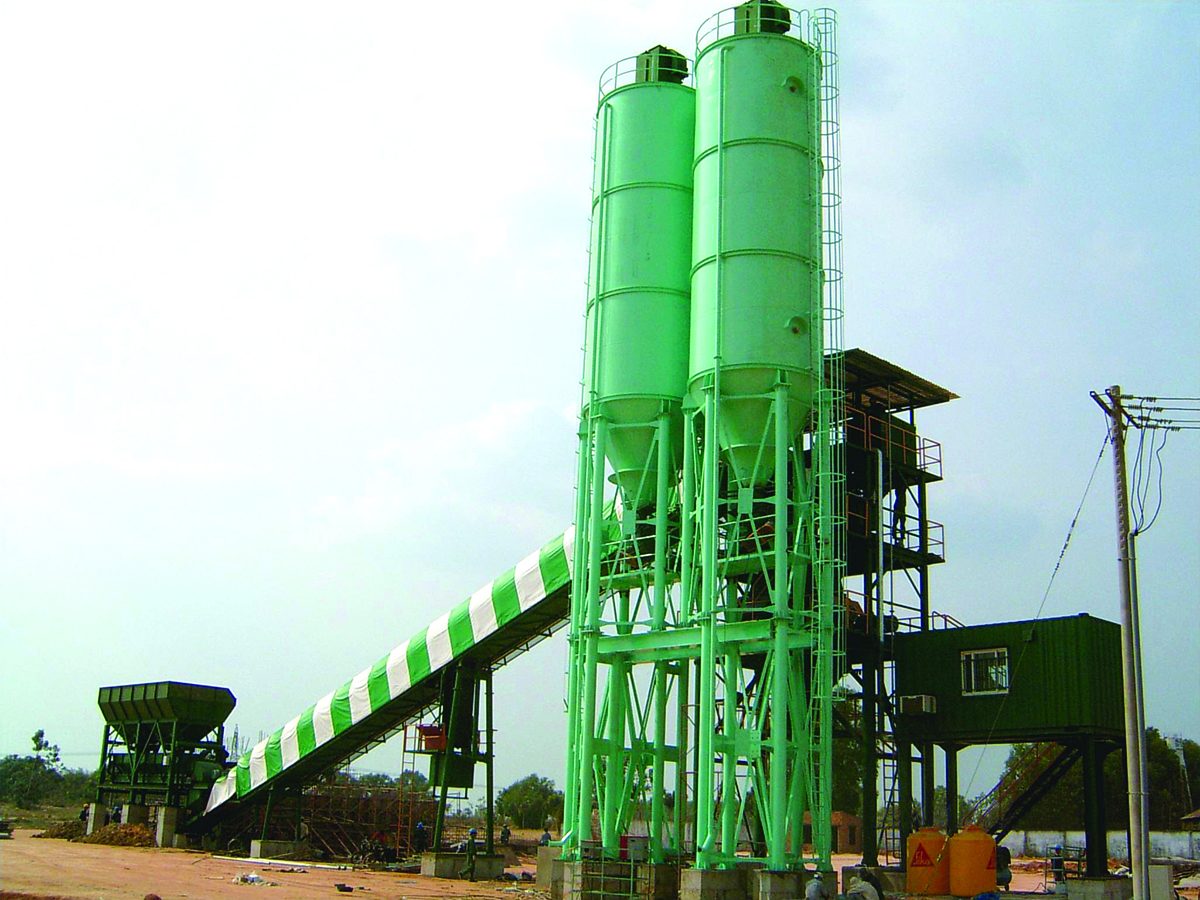

Concrete Mixing Plant

콘크리트 배칭 플랜트

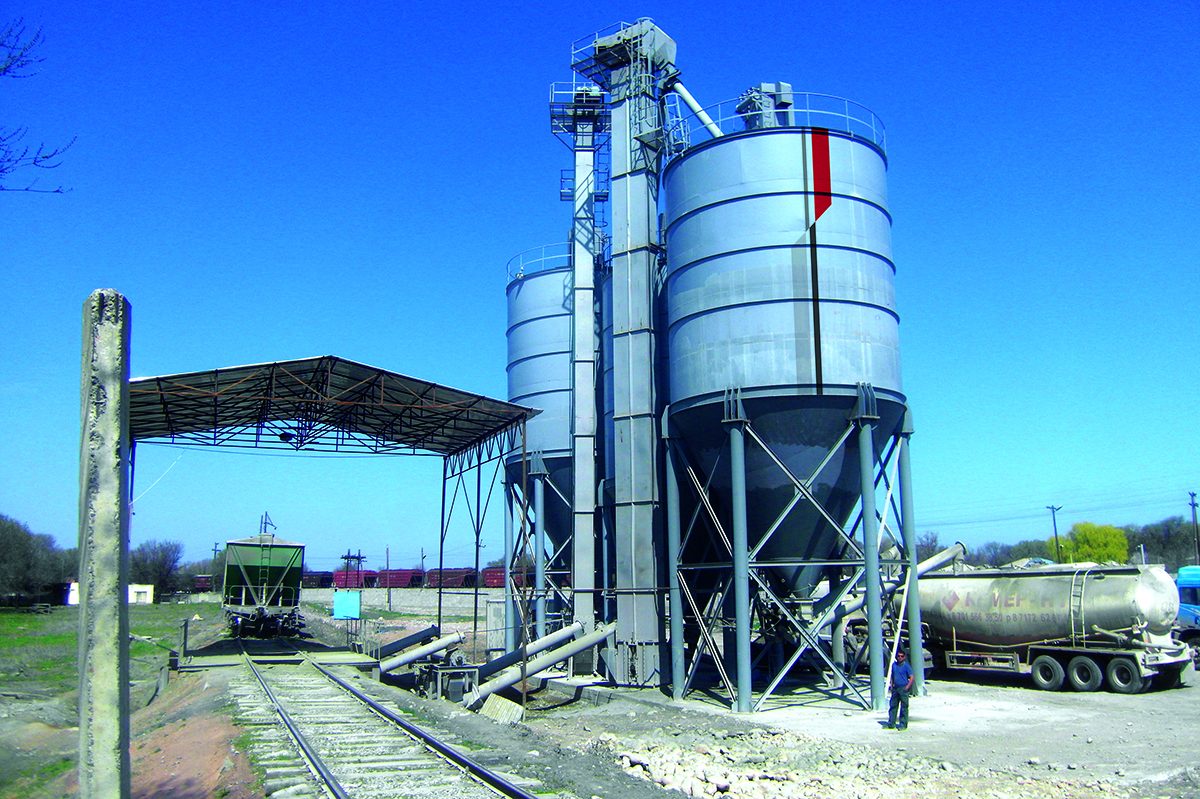

이동식과 고정식으로 나뉘며 제작 용량은 30㎥부터 320㎥까지입니다. 시멘트 언로딩 시스템을 비롯해 요구에 맞는 사일로를 함께 공급합니다.

WBP 30 / 60 / 90 / 120
고정식 · 이동식
사일로 · 언로딩 시스템 연계

모델별 주요 사양
항목	WBP 30	WBP 60	WBP 90	WBP 120
생산능력	30 ㎥/H	60 ㎥/H	90 ㎥/H	120 ㎥/H
Mixer 용량	0.5 ㎥	1.0 ㎥	1.5 ㎥	2.0 ㎥
Mixer 형식	D-500	TW-1000	TW-1500	TW-2000
구동 모터	15 KW	30 KW	44 KW	60 KW

골재 빈, 사일로, 계량 빈 사양은 현장 조건에 따라 조정됩니다. 상세 사양은 문의해 주십시오.

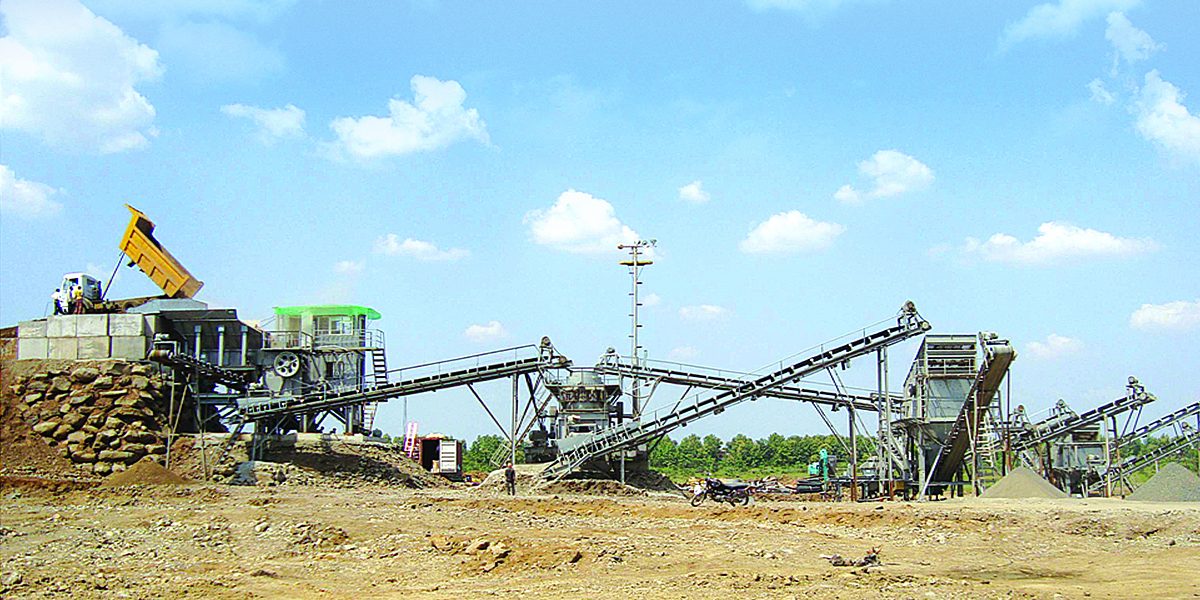

Crushing Plant

크러싱 플랜트

대형 1차 죠 크러셔부터 콘 크러셔, 3차·4차 마무리용 VSI까지 일관 분쇄설비를 구성합니다. 구조가 단순해 조작과 정비가 쉽습니다. 크러셔 부품도 함께 공급합니다.

진동 피더 WVS-100 ~ 300
죠 크러셔 WJC-100 ~ 500
콘 크러셔 · VSI

진동 피더 — Feed Opening
모델	Feed Opening
WVS-100	1,500 × 3,600 mm
WVS-150	1,800 × 4,200 mm
WVS-200	2,100 × 6,000 mm
WVS-250	2,400 × 7,500 mm
WVS-300	2,700 × 7,500 mm

죠 크러셔 — Feed Opening
모델	Feed Opening
WJC-100	750 × 500 mm
WJC-150	900 × 600 mm
WJC-200	1,050 × 750 mm
WJC-300	1,200 × 1,000 mm

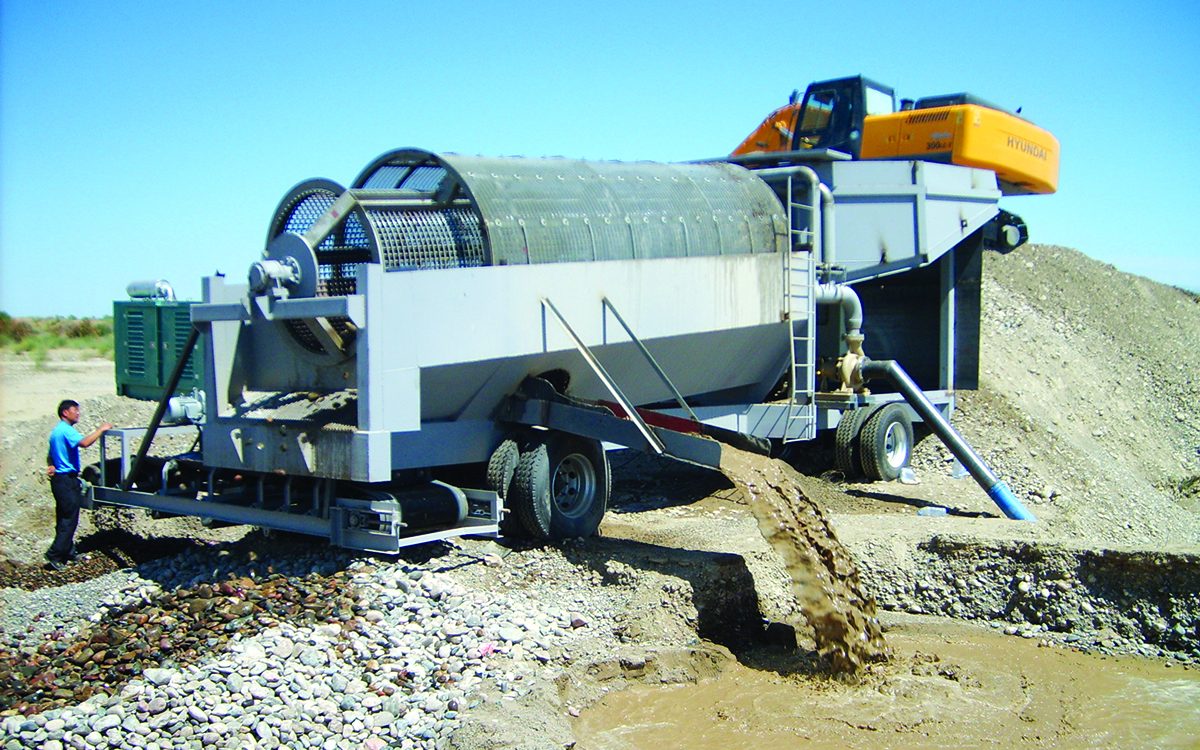

SAND Separator

샌드 세퍼레이터

습식 방식으로 모래와 자갈, 잡석을 분리합니다. 세 모델 모두 D1146 143ps 엔진을 쓰며 크기는 동일합니다.

모델별 사양
모델	중량	투입량	배출물
WJTS-328	19,000	200~300	모래 · 자갈 2종 · 잡석
WJTS-318	18,000	200~300	모래 · 자갈 1종 · 잡석
WJTS-308	17,000	200~300	모래 · 잡석

공통 사양 — 습식, D1146 143ps, 10,500 × 3,800 × 4,100

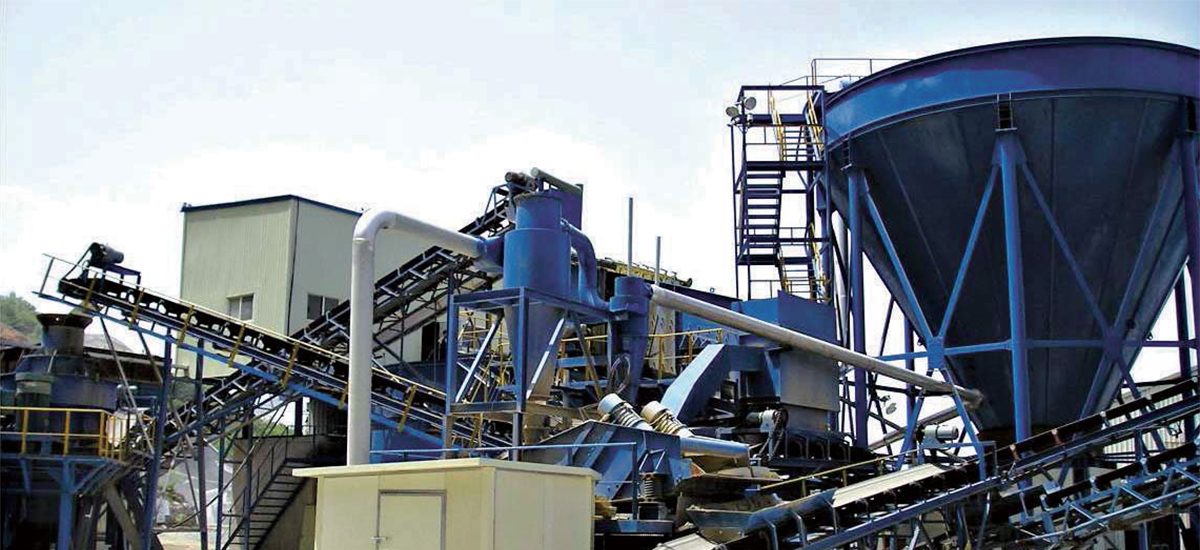

Sand Plant

샌드 플랜트

시간당 100톤부터 300톤까지 네 가지 용량으로 구성합니다. 호퍼부터 피더, 스크린, 임팩트 크러셔, 분급기, 탈수 스크린, 농축조, 슬러지 사일로까지 한 라인으로 공급합니다.

용량별 구성 기기
구성	100 T/H	160 T/H	200 T/H	300 T/H
Hopper	10 ㎥	15 ㎥	20 ㎥	30 ㎥
Vib. Feeder	WJGF-0715W	WJGF-0918	WJGF-1220	WJGF-1524
Impact crusher	WJIP-1000	WJIP-1200	WJIP-2200	WJIP-3800
Classifier	WJHMC-3670	WJHMC-4270	WJHMC-4870	WJHMC-5470
Sludge silo	100 ㎥	200 ㎥	300 ㎥	400 ㎥
